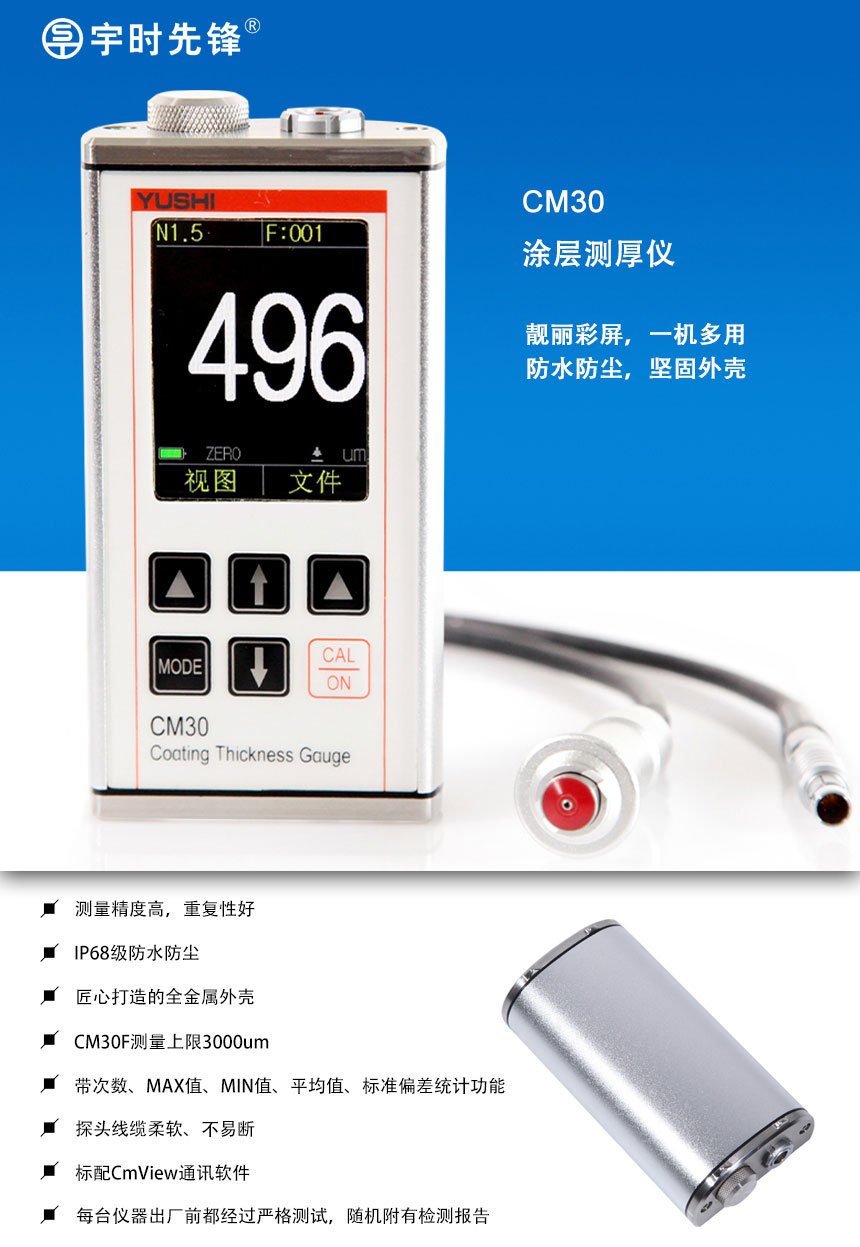

CM30系列涂層測厚儀是一種便攜式的測量?jī)x器,它設計用于無損傷的正確地進行涂、鍍層厚度測量。既可以用于實驗,也可以用于工程現場。
本儀器符合以下標準:
GB/T 4956─2003 磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法
GB/T 4957─2003 非磁性基體金屬上非導電覆蓋層 覆蓋層厚度測量 渦流法
JB/T 8393─1996 磁性和渦流式覆層厚度測量?jī)x
JJG 818─2005 磁性、電渦流式覆層厚度測量?jī)x
● 儀器特點

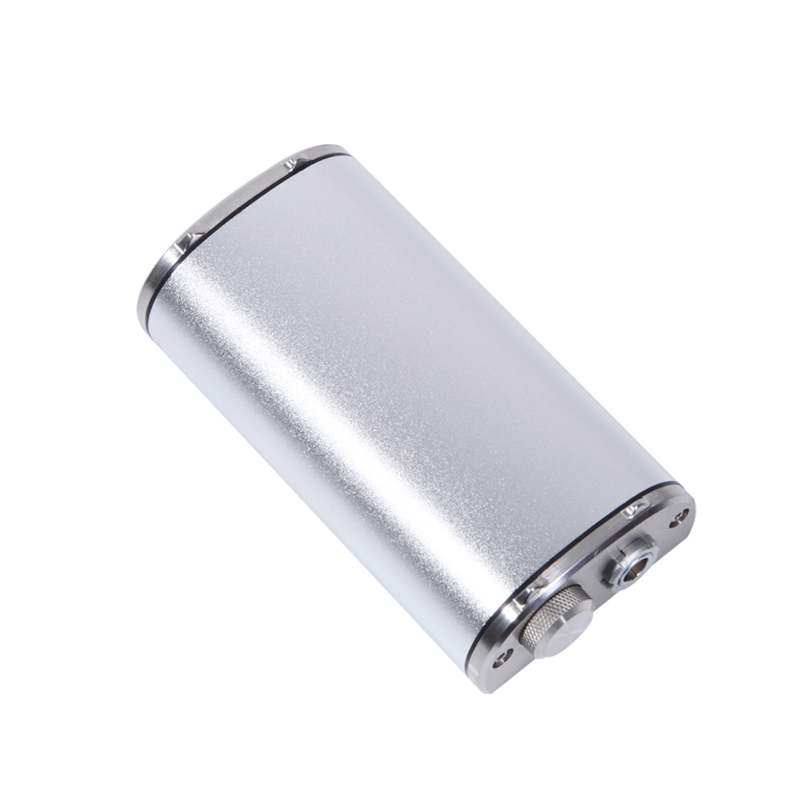

◆ CM30系列采用全新的金屬外殼,外殼經過CNC機械加工及陽極氧化處理,并配不銹鋼上下蓋。儀器從機身到接插件均做防水密封處理,符合IP68防水防塵標準。
◆ 大容量數據存儲功能,可存儲200, 000個測量值。

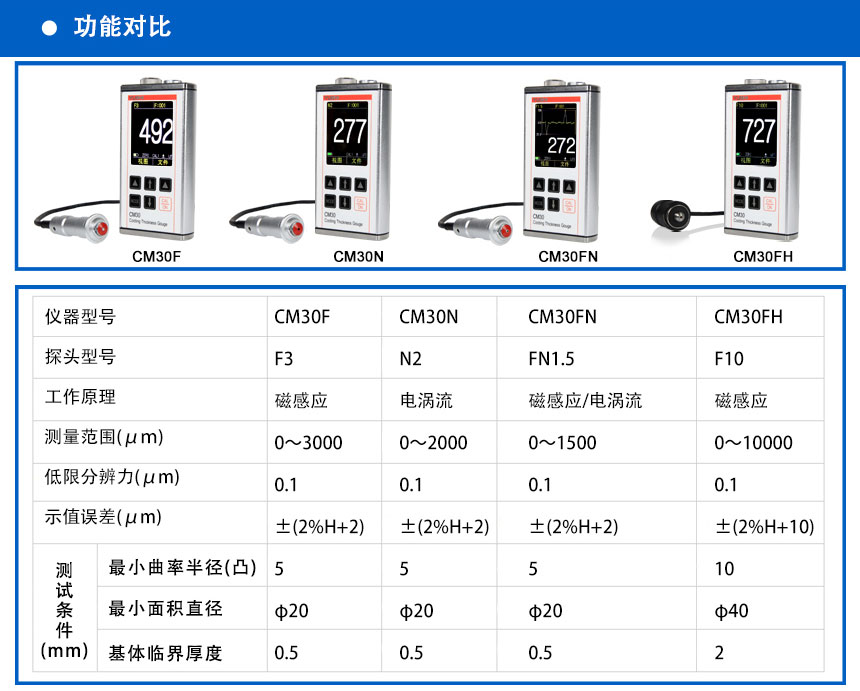

技術參數 | |||||||||

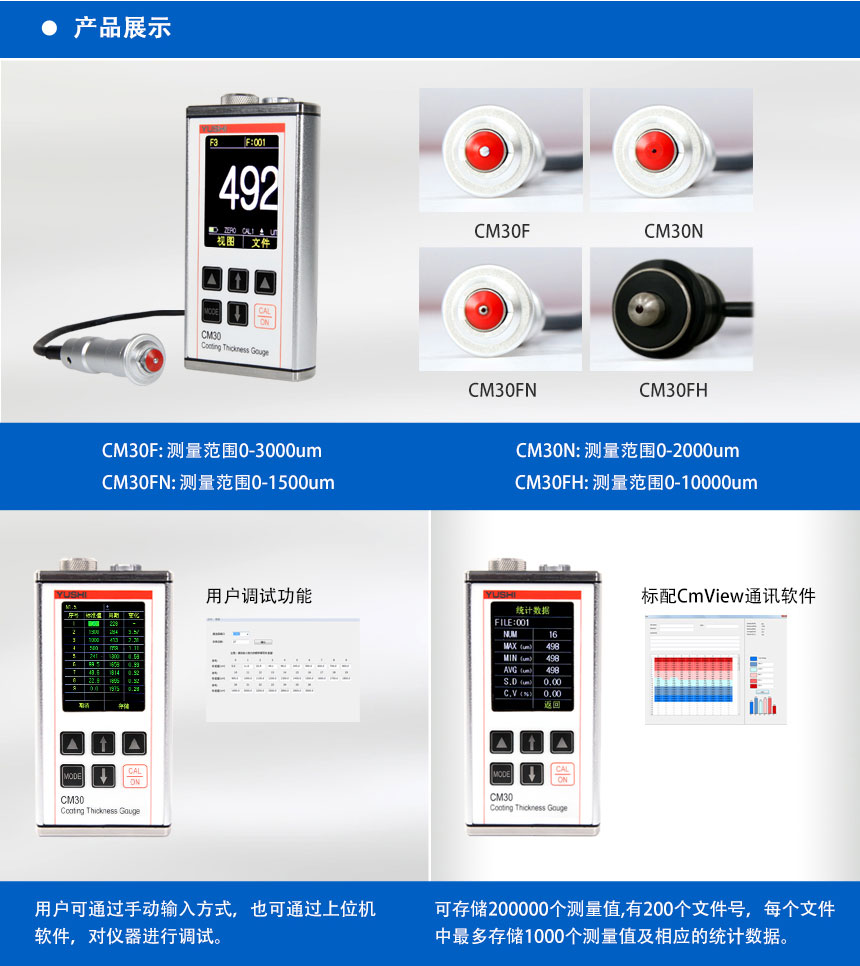

儀器型號 | CM30F | CM30FH | CM30N | CM30FN | |||||
探頭型號 | F3 | F10 | N2 | FN1.5 | |||||
工作原理 | 磁感應 | 磁感應 | 電渦流 | 磁性渦流一體 | |||||
測量范圍 | 0-3000 | 0-10000 | 0-2000 | 0-1500 | |||||
低限分辨力 | 0.1 | 0.1 | 0.1 | 0.1 | |||||
精度誤差 | ±(2%H+2) | ±(2%H+10) | ±(2%H+2) | ±(2%H+2) | |||||
測 試 條 件 | 最小曲率半徑 | 5 | 10 | 5 | 5 | ||||
最小面積的直徑 | Φ20 | Φ40 | Φ20 | Φ20 | |||||
基體臨界厚度 | 0.5 | 2 | 0.5 | 0.2 | |||||
顯示屏 | 2.4寸(320×240)IPS彩色液晶屏 | ||||||||
工作原理 | 磁性/渦流(非磁性) | ||||||||
單位 | 公制(微米、毫米)/英制(密爾) | ||||||||
顯示模式 | 大數值模式,統計界面模式,趨勢圖模式 | ||||||||
語言 | 中文/英文可選擇 | ||||||||
存儲量 | 200, 000個測量值(200組文件,1000個/組)及6個統計數據 | ||||||||
背光 | 6檔可調(自動,100%,80%,60%,40%,20%) | ||||||||
校準方式 | 零點、一點、兩點校準 | ||||||||
限值設置 | 上限/下限越界報警,報警時測量值顯示為紅色 | ||||||||
使用環境 | -10至+50℃ 無強磁場環境 | ||||||||
防水等級 | 外殼防護等級IP68 | ||||||||
關機 | 3分鐘無操作后自動關機或手動關機 | ||||||||
通訊接口 | USB 2.0全速(Full Speed)接口 | ||||||||
電源 | 兩節1.5V AA電池 | ||||||||
操作時間 | 20小時 | ||||||||
重量 | 317g(不含探頭和電池) | ||||||||
尺寸 | 121.5mm*63.5mm*31.5mm (H*W*D) |
