超聲波換能器自動測試系統/探頭校準系統-超聲波探頭測量與分析系統定制

超聲探頭校準系統用于校準超聲探頭的頻率、聲場特性等參數。

技術指標滿足JJF1650-2017《超聲探傷儀換能器聲場特性校準規范》、ASTM E 1065-14《Standard Practice for Evaluating Characteristics of Ultrasonic Search Units》和GB/T 18694-2002《無損檢測超聲檢驗探頭及其聲場的表征》的要求。

該系統可以檢測各類超聲波探頭性能參數，可以出具的探頭參數有：脈沖持續時間，中心頻率、峰值頻率、-6DB相對帶寬、-14DB脈沖寬度、-20DB脈沖寬度、-26DB脈沖寬度、探頭的信號波形、頻譜圖。

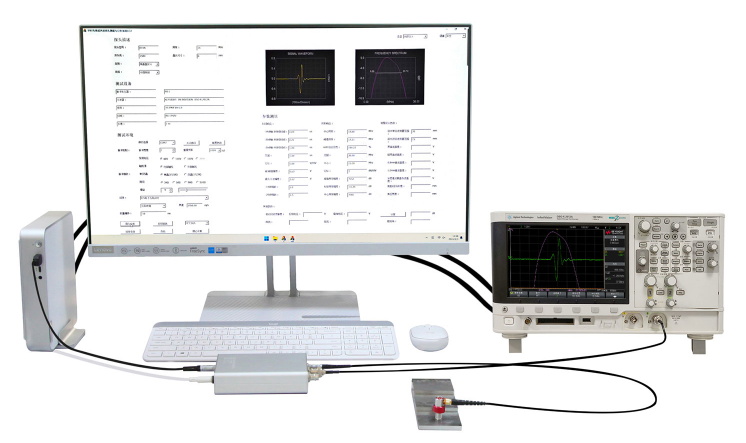

超聲波換能器檢測系統配置包含：

超聲波脈沖發生/ 接收器、 2通道數字存儲示波器、高精密掃描定位機構及三維運動控制軟件、測量分析軟件（根據采集到的原始數據進行運算分析，得到所需的特征參數及圖像結果，結果包括超聲探頭的峰值頻率、中心頻率和帶寬、-14dB脈沖寬度、-20dB脈沖寬度、聲束參數、相對脈沖靈敏度等）、標準試塊、工控機等。
